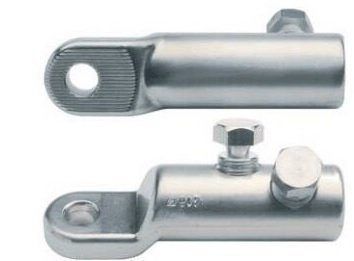

Корпус болтового наконечника
Корпуса наконечников и соединителей изготовлены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и коррозионной стойкостью. Тщательно подобранные режимы термообработки обеспечивают необходимую прочность конструкции и резьбовых соединений.
Внутренняя поверхность болтового наконечника
Внутренняя поверхность цилиндрической части наконечников и соединителей имеет специальный зубчатый рельеф. Рифленая накатка увеличивает площадь контакта с кабельной жилой и обеспечивает высокую механическую прочность контактного соединения. При монтаже алюминиевых кабелей зубчатая поверхность врезается в алюминиевую жилу, разрушая оксидный слой.
Срывные болты
Болты имеют многоуровневую конструкцию. Наличие не одной, а нескольких срывных шеек с предустановленными моментами обеспечивает срыв болта вровень или ниже поверхности корпуса вне зависимости от сечения монтируемого кабеля. Таким образом монтажник избавлен от необходимости осуществлять трудоемкую операцию зашлифовки выступающих сорванных болтов после монтажа.
Число и диаметр срывных болтов на наконечниках и соединителях рассчитаны исходя из оптимальных прочностных и электрических характеристик контактных соединений.
Расположение срывных болтов
В наконечниках с круглым отверстием срывные болты расположены не в один ряд, а в разных плоскостях под углом 50° друг к другу. В сравнении с однорядным расположением болтов, прижим кабельной жилы с разных сторон обеспечивает более надежную фиксацию проводника и увеличивает пятно электрического контакта.
Лопатка болтовых наконечников
Лопатка болтовых наконечников смещена относительно центральной оси и расположена ниже цилиндрического корпуса. Специальная конструкция лопатки обеспечивает удобство монтажа к шинам и клеммам оборудования.
Поверхность лопатки имеет специальные рельефные выступы, увеличивающие площадь соприкосновения с шиной и гарантирующие качественный контакт.
Сплошная закрытая конструкция наконечников позволяет использовать их для монтажа кабелей с бумажной маслопропитанной изоляцией. Наконечники имеют компактную конструкцию с плавными обтекаемыми формами, что позволяет использовать их в местах с повышенными требованиями к габаритам изделия — например, в элегазовых ячейках.
Соединение с кабелем
Конструктивные особенности болтовых соединителей и наконечников позволяет подключать любые типы кабельных жил: круглые и секторные, однопроволочные и многопроволочные — в пределах номинальных диапазонов. Для монтажа болтовых наконечников и соединителей предлагается профессиональный инструмент, включающий специальную зажимную струбцину и набор шестигранных насадок с трещоткой для срыва болтов.
Напряжение — до 35кВ!
Специально разработанная серия наконечников и соединителей с центрально-симметричным отверстием позволяет производить подключение муфт на напряжение до 35 кВ.
