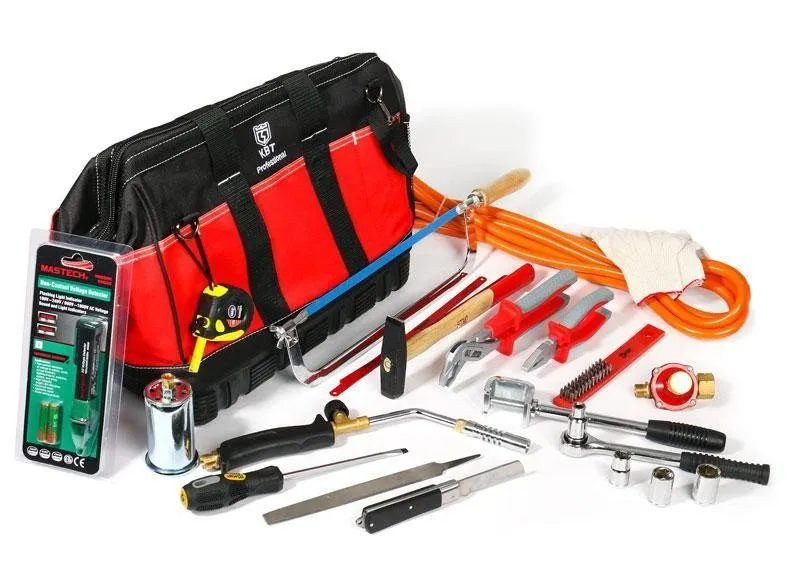

Инструмент для СИП

СИП – самонесущий изолированный провод, который используется в линиях электропередач, прокладывается на высоте и требует применения специальных инструментов для монтажа. Без них проложить СИП невозможно.

Особенности СИП

Самонесущий изолированный провод применяется для высоковольтных линий электропередач с напряжением до 20 кВ. Отличие от других типов проводов заключается в наличии изоляционной обмотки на каждой жиле, в том числе на несущей (нулевой) жиле (в некоторых типах СИП она может не иметь изоляции). В связи с этой особенностью для монтажа провода требуется специальное оборудование.

Преимущества самонесущего изолированного провода

• Низкие затраты на монтаж и обслуживание. Благодаря хорошей изоляции проводов исключаются замыкания при схлестывании во время сильных порывов ветра, образования льда и налипания снега.
• Нет необходимости использовать изоляторы, траверсы и пр.
• Низкие электропотери обусловлены хорошей изоляцией проводов.
• Монтаж самонесущего изолированного провода можно производить на уже имеющихся линиях электропередач, а также на линиях связи.
• Высокие показатели пожаробезопасности.
• Устойчивость изоляционного слоя СИП к воздействию ультрафиолета.
• Более эстетичный вид по сравнению с обычными проводами.
• Долгий срок службы – более 25 лет.

Виды СИП

Отличие марок самонесущего изолированного провода заключается в их конструкции.

• СИП 1 – несколько проводников, скрученных воедино. Имеет неизолированную несущую (нулевую) жилу из алюминиевого сплава. Токопроводящие жилы изготовлены из алюминия. Материал их изоляции – светостабилизированный термопластичный полиэтилен. Рабочая температура достигает +70 °С.
• СИП 1A – несущая жила и токопроводящие жилы изолированы светостабилизированным термопластичным полиэтиленом. Рабочая температура достигает +70 °С.
• СИП 2 – несущая жила не изолирована. Токопроводящие жилы изготовлены из алюминия и изолированы светостабилизированным сшитым полиэтиленом. Рабочая температура достигает +90 °С.
• СИП 2A – несущая и токопроводящие жилы изолированы светостабилизированным сшитым полиэтиленом. Рабочая температура достигает +90 °С.
• СИП 2F – токопроводящие жилы из алюминия изолированы светостабилизированным силанольносшиваемым полиэтиленом. Несущая жила не изолирована.
• СИП 2AF – несущая и токопроводящие жилы изолированы светостабилизированным силанольносшиваемым полиэтиленом. Возможно наличие сепаратора и отсутствие несущей жилы.
• СИП 3 – одножильный кабель. Центральная жила из стали обвита несколькими проволоками из сплава алюминия. Высокие показатели токопроводности, устойчивость к разрыву и образованию коррозии. Изоляция из сшитого полиэтилена. Рабочая температура достигает +70 °С.
• СИП 4 – парный кабель, отсутствует несущий трос. Все четыре токопроводящие жилы имеют одинаковое сечение. Изоляция из термопластичного ПВХ. Устойчивость к УФ-лучам дает возможность использовать кабель в жарких регионах. Крепление СИП 4 происходит за счет анкерных и поддерживающих зажимов, которые обхватывают сразу четыре провода. Это обеспечивает большую разрывную способность.
• СИП 4H – аналогичный предыдущему кабель с тем отличием, что при изготовлении жил используется алюминий.
• СИП 5 – парный кабель без несущего троса с изоляцией из сшитого полиэтилена.
• СИП 5H – аналогичный предыдущему кабель с тем отличием, что при изготовлении жил используется алюминий.

Приспособления для монтажа СИП

• Инструмент для натяжения и резки стальной ленты служит для сооружения креплений: кронштейнов и крюков. На них фиксируются изолированные зажимы, которые удерживают СИП.
• Катушка представляет собой ролик с двумя кронштейнами. Закрепляется на опоре (столбе или стене здания) и предназначено для протяжки кабеля.
• Чулок – металлическая плетеная сетка (арматура для монтажа СИП). Надевается на провода, чтобы избежать их разрывов, сильных перегибов и растяжения при монтаже. Имеет разный диаметр и длину. Бывает открытого и закрытого типа. Первый применяется, когда монтаж СИП производится на линии, где невозможно закрепить чулок на опоре за край.
• Прокалывающий зажим используется при монтаже СИП, когда требуется сделать ответвление от защищенного провода. Для этого зажим устанавливается прокалывающей частью на заизолированный провод, а другой – на голый провод; затем оба фиксируются гайкой. Среди преимуществ прокалывающих зажимов для самонесущих изолированных проводов можно отметить высокую защиту от влаги, уменьшение контактного сопротивления, простоту и удобство монтажа.

Используется также анкерный зажим для СИП – фиксатор для прокладки кабеля в подвесной системе.

В нашем интернет-магазине можно заказать инструмент для монтажа самонесущего изолированного провода по доступной цене. На каждое приспособление для монтажа СИП дается гарантия качества, что позволит произвести обмен или возврат при обнаружении заводского брака.
